ZyXEL U-1496E

Перебирая в офисе коробки с разным хламом, наткнулся на следующий девайс - модем ZyXEL U-1496E. Моделька, конечно старая, но добротная. К тому же напичкана довольно неплохо. Ну и аппаратное решение всегда лучше софтварного.  Решил, что нужно не дать пропасть железке и как-то использовать сие чудо...

Подключение.

Выход модема - интерфейс EIA-232D (DB25f). Соединительный кабель - С-31 (DB25m-DB25f). В компьютерах обычно присутствует интерфейс DB9, поэтому я воспользовался адаптером DB25m-DB9f, который "отрыл" в той же куче хлама. У кого такого адаптера не обнаружится - может воспользоваться схемой распиновки. Итак, фото  используемых интерфейсов:

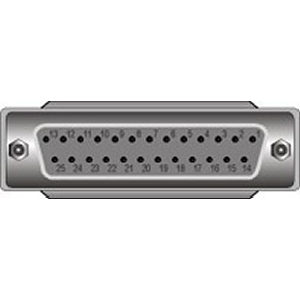

DB25 female Cable C-31 (DB25m-DB25f) DB25M-DB9F
DB25 female Cable C-31
(DB25m-DB25f)
Adapter
DB25m-DB9f



Схема распиновки переходника DB25-DB9

 Картинки

DB9 DB25 Function
1 8

Data carrier detect

2 3

Receive data

3 2

Transmit data

4 20

Data terminal ready

5 7

Signal ground

6 6

Data set ready

7 4

Request to send

8 5

Clear to send

9 22

Ring indicator



Собрав схему, запускаем утилиту minicom со следующими параметрами:

  • порт - /dev/cuad0
  • параметры порта - 9600 8N1

Minicom самостоятельно отправил AT-команды при подключении: AT S7=45 S0=0 L1 V1 X4 &c1 E1 Q0

Ну а модем (наверное очень радостно, после долгого простоя) ответил OK. Чтобы полностью удостовериться, что модем на линии и отвечает на запросы, отправим команду ATZ. В результате от модема должны получить ответ OK.

Дополнительно выкладываю всю информацию, которую смог найти по даной железяке. Думаю в процессе настройки и эксплуатации эта информация пригодится еще не раз.


Характеристики

Аппаратные средства

  • Внешний модем.
  • Двенадцать светодиодных индикаторов (СИД) на передней панели
  • Последовательный интерфейс с оборудованием приема данных (DTE).

Модем

  • Скорости и совместимость со стандартами ITU-T.

Протокол
Скорость (бит/с)
ZyXEL
16800
ZyCELL
14400/12000/9600/7200/4800/3600/2400
V.32bis
14400/12000/9600/7200
V.32
9600/4800
V.26bis
2400 полу-дуплекс
V.22bis
2400
V.22/Bell 212A
1200
V.23
1200/75
V.21/Bell 103
300
G3 FAX
14400/12000/9600/7200/4800/2400

  • Асинхронный или синхронный режим передачи данных.
  • Работа на 2-проводной коммутируемой и выделенной линии.
  • Регулировка уровня передачи на коммутируемой и выделенной линиях от -27 дБм до -4 дБм.
  • Уверенное распознавание станционных сигналов: вызывной тон, занято, вызов, звонок.
  • Коррекция ошибок: MNP4 и V.42 + Выборочный повтор (Selective Reject).
  • Сжатие данных: MNP5 и V.42bis.
  • Контроль потока данных: программный XON/XOFF или аппаратный CTS/RTS.
  • Дистанционное конфигурирование.
  • Защита от несанкционированного доступа (НСД): Определитель номера (АОН), аппаратная защита паролями и обратный звонок по списку.
  • Набор команд: расширенный AT и V.25bis.
  • Набор номера: импульсный или тоновый.
  • Программируемое управление громкостью динамика.
  • Четыре профиля для сохранения параметров и установок в энергонезависимой памяти.
  • Четыре предварительно настроенных профиля для типичных приложений.
  • Диагностика модема: Полное самотестирование модема; тесты "Аналоговая петля" и "Удаленна цифровая петля" с самотестированием и без него; тест "Локальна цифровая петля".
  • Диагностика условий связи: Скорость приема/передачи, Протокол связи, Соотношение сигнал/шум, Уровень принятого сигнала, Число выполненных процедур повторного установления связи, Число запрошенных процедур повторного установления связи, Число выполненных изменений скорости, Число запрошенных изменений скорости.
  • Отчет о состоянии связи: Число переданных и принятых символов, октетов, блоков; Число переданных и принятых блоков с ошибками; Число выполненных процедур повторного установления связи; Число запрошенных процедур повторного установления связи; Задержка возврата эха; Продолжительность сеанса связи; Последняя скорость и протокол; Причина завершения сеанса связи.
  • Двенадцать светодиодных индикаторов состояния: HS, AA, CD, OH, DTR, DSR, CTS, TXD, RXD, EC SQ, TST.
  • Переключатели Голос/Данные и Вызов/Ответ.
  • Линейный интерфейс: Общий разъем RJ11 для 2-проводной коммутируемой или выделенной линии.
  • Интерфейс с оборудованием приема данных (DTE): Последовательный порт EIA-232D, ITU-T V.24, DB-25S. Скорость DTE в асинхронном режиме: от 300 бит/с до 76.8 Кбит/с, в синхронном режиме от 1200 бит/с до 16.8 Кбит/с.

Факс

  • Полная совместимость с любым факсимильным оборудованием.
  • V.17 14400 бит/с G3 Fax.
  • V.29 G3 Fax на скорости до 9600 бит/с.
  • V.27ter G3 Fax на скорости до 4800 бит/с.
  • Система команд EIA Class 1, Class 2 и 2.0 Fax.
  • Система команд ZyXEL Fax.

Автоответчик

  • Цифровая запись и воспроизведение звука.
  • Одновременное с воспроизведением и записью определение тонового набора, вызывного тона, ответного тона, типа вызова факс/модем.
  • Автоматическая регулировка уровня при записи и воспроизведении звука.
  • Набор команд для программного управления режимами автоответчика: расширенные ZyXEL AT команды.
  • Четыре схемы оцифровки звука: Адаптивная дифференциальная кодоимпульсная модуляция фирмы ZyXEL (ZyXEL ADPCM) 2, 3, 3+, 4 бита(ов) на отсчет.
  • Частота дискретизации: 9600 в секунду.

Определитель номера (АОН)

  • Специально разработан для использующегося в России станционного оборудования.
  • Определяется номер и категория абонента.
  • Гибкая настройка параметров запроса и декодирования сигнала.
  • Может применяться совместно с другими режимами работы - Модем/Факс/Автоответчик.

Специальные функции

  • Автоматическое распознавание режимов Модем/Факс/Голос (Пользуясь специальным программным обеспечением модем может обслуживать звонки всех трех типов на одной телефонной линии).
  • Распознавание условных звонков на электронных АТС нового поколения. (Применяется когда АТС предоставляет несколько телефонных номеров на одной физической линии).
  • Расширенная функция условного звонка (Применяется для организации совместной работы модема с другим офисным оборудованием - телефонные аппараты, факсы, автоответчики и другие модемы).

Питание

  • От сети переменного тока 220 Вольт 50 Гц (Внешний адаптер, входит в комплект поставки).

Физические характеристики

  • Габаритные размеры: Ширина 163 мм / Длина 247 мм / Высота 37 мм.
  • Вес: 500 грамм.

Допустимые параметры окружающей среды

  • Температура: от 0C до 50C.
  • Относительная влажность: от 20% до 85%.



Документы

  • qref1496.pdf - краткий список AT-команд и S-регистров для модемов ZyXEL серии U-1496 на русском языке в формате Adobe Acrobat.
  • u1496_Series_v1_UsersGuide.pdf - руководство пользователя на аналоговые модемы серии U-1496. Информация подготовлена на английском языке в формате Adobe Acrobat.

Драйвер

  • u1496_Series_V1.0_Mac__Standard.hqx - драйверы для модемов и ISDN терминальных адаптеров ZyXEL под операционную систему MAC OC.
  • u1496e_V1.0_Windows9x__Standard.inf  - драйвер (информационный файл) для модема U-1496E и U-1496E Plus под операционную систему Windows 9x.

Микропрограммы
